硅碳負(fù)極材料作為鋰離子電池關(guān)鍵組成部分，其制備工藝中的篩分環(huán)節(jié)直接影響材料的一致性和電化學(xué)性能。超聲波振動篩在這一領(lǐng)域的應(yīng)用，通過高頻機(jī)械振動與聲波能量的協(xié)同作用，顯著提升了納米級粉體的篩分效率。而針對硅碳材料的高粘附性和化學(xué)活性，不銹鋼篩網(wǎng)內(nèi)敷特氟龍（聚四氟乙烯，PTFE）的創(chuàng)新設(shè)計，則從材料學(xué)角度解決了傳統(tǒng)金屬篩網(wǎng)易腐蝕、易粘料等行業(yè)痛點(diǎn)。

一、硅碳負(fù)極材料的篩分技術(shù)挑戰(zhàn)

       硅碳復(fù)合材料因比容量高（理論值達(dá)4200mAh/g）、循環(huán)穩(wěn)定性好等優(yōu)勢，成為替代石墨負(fù)極的主流選擇。但納米硅顆粒表面能極高，在篩分過程中易團(tuán)聚，傳統(tǒng)振動篩分效率不足30%，且粒徑分布難以控制。更棘手的是，硅材料在粉碎過程中產(chǎn)生的活性位點(diǎn)會與金屬篩網(wǎng)發(fā)生物理吸附，導(dǎo)致篩孔堵塞。某實(shí)驗室數(shù)據(jù)顯示，未經(jīng)處理的304不銹鋼篩網(wǎng)連續(xù)工作4小時后，堵塞率可達(dá)65%，嚴(yán)重影響生產(chǎn)效率。

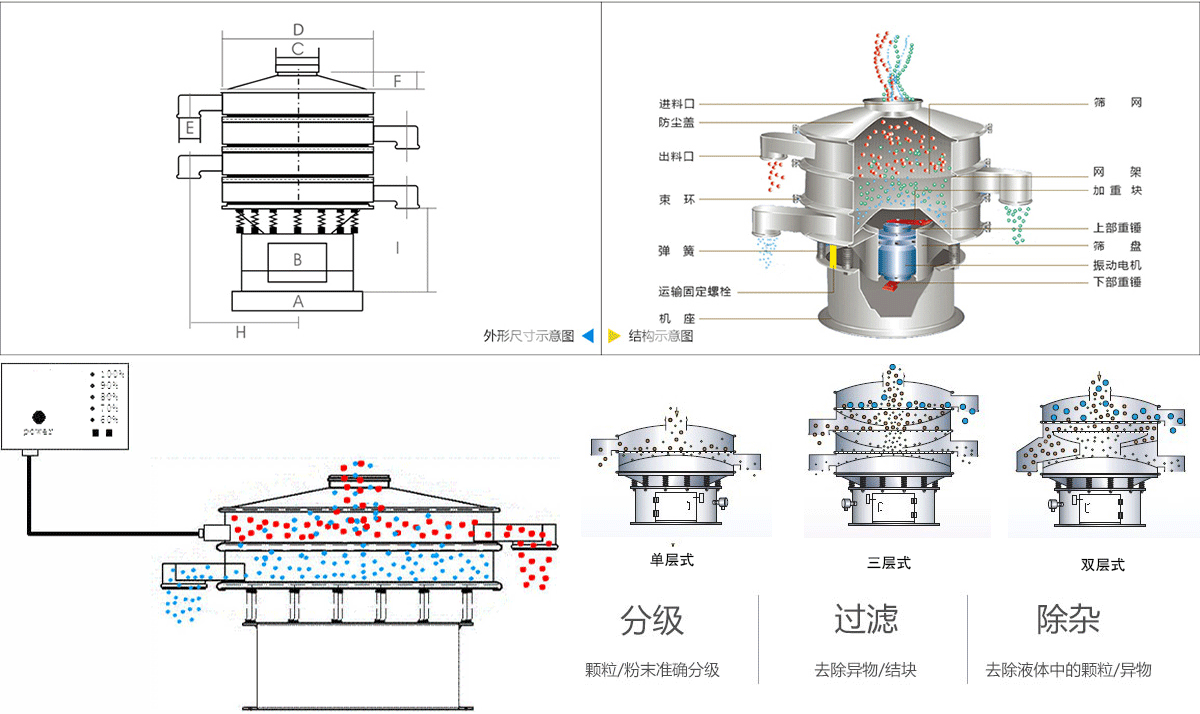

       硅碳負(fù)極材料超聲波振動篩通過引入20kHz-40kHz的高頻機(jī)械波，在篩網(wǎng)表面產(chǎn)生微米級振幅的垂直振動。這種振動能有效破壞硅顆粒間的范德華力，使團(tuán)聚體解離。實(shí)測表明，超聲輔助可使硅碳粉體的篩分效率提升至85%以上，同時將D50粒徑偏差控制在±0.3μm范圍內(nèi)。但常規(guī)超聲篩網(wǎng)仍面臨硅材料化學(xué)腐蝕的威脅——長期接觸會導(dǎo)致不銹鋼表面產(chǎn)生晶間腐蝕，縮短設(shè)備壽命。

二、特氟龍改性篩網(wǎng)的材料突破

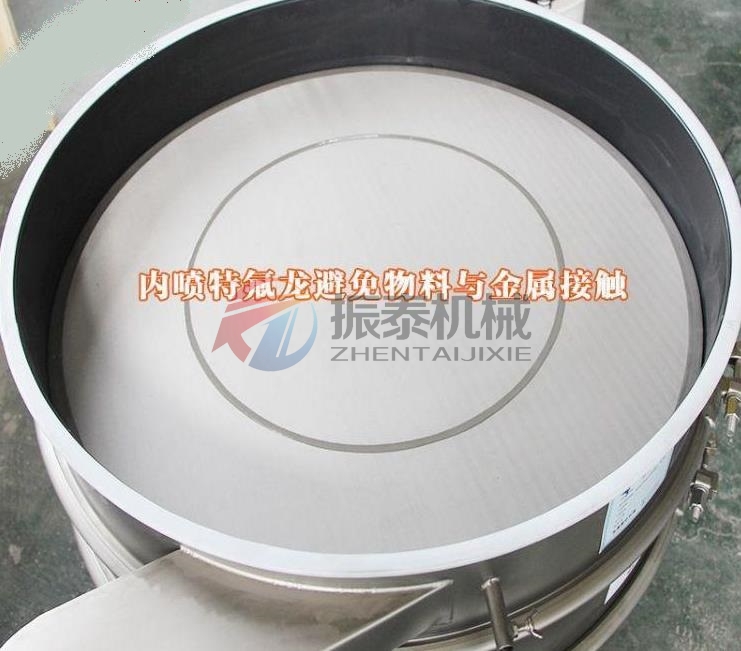

       聚四氟乙烯（PTFE）因其獨(dú)特的分子結(jié)構(gòu)展現(xiàn)出卓越的化學(xué)惰性。實(shí)驗數(shù)據(jù)表明，PTFE薄膜在200℃下接觸硅碳漿料1000小時，接觸角仍保持110°以上，證明其優(yōu)異的防粘性能。通過等離子體活化結(jié)合高溫?zé)Y(jié)工藝，將50-100μm厚的PTFE涂層牢固結(jié)合在不銹鋼篩網(wǎng)表面，形成"金屬-聚合物"復(fù)合結(jié)構(gòu)。這種設(shè)計兼具不銹鋼的機(jī)械強(qiáng)度（抗拉強(qiáng)度≥500MPa）和PTFE的化學(xué)穩(wěn)定性（耐酸堿pH范圍0-14）。

       關(guān)鍵技術(shù)在于界面處理：采用氬氣等離子體對316L不銹鋼表面進(jìn)行納米級粗化處理，使表面能提升至72mN/m，再通過懸浮燒結(jié)使PTFE熔體滲入微孔結(jié)構(gòu)，形成機(jī)械互鎖效應(yīng)。經(jīng)10000次彎曲疲勞測試，涂層無剝離現(xiàn)象。某企業(yè)生產(chǎn)數(shù)據(jù)顯示，改性篩網(wǎng)在硅碳材料生產(chǎn)線上的使用壽命從原來的15天延長至180天，維護(hù)成本降低83%。

三、工業(yè)應(yīng)用中的協(xié)同優(yōu)化方案

       在實(shí)際生產(chǎn)中，超聲波參數(shù)與PTFE涂層的協(xié)同設(shè)計至關(guān)重要。當(dāng)處理粒徑為5-20μm的硅碳復(fù)合粉體時，最佳工藝參數(shù)為：超聲頻率28kHz、振幅15μm，配合20目（孔徑850μm）的PTFE改性篩網(wǎng)。這種組合可使每小時處理量達(dá)到350kg，同時將過篩率控制在98.5%以上。值得注意的是，PTFE涂層的存在會吸收約8%的超聲能量，因此需要配套功率補(bǔ)償系統(tǒng)。

       某動力電池企業(yè)的對比試驗顯示：使用傳統(tǒng)尼龍篩網(wǎng)時，負(fù)極極片的容量衰減率為0.8%/周；而采用超聲-PTFE復(fù)合系統(tǒng)后，衰減率降至0.15%/周。這是因為優(yōu)化的篩分工藝有效去除了亞微米級雜質(zhì)，使電極材料的振實(shí)密度提升12%。更關(guān)鍵的是，PTFE涂層徹底杜絕了金屬離子污染，將Fe、Ni等雜質(zhì)含量控制在5ppm以下。

四、技術(shù)發(fā)展趨勢與創(chuàng)新方向

       前沿研究正朝著多功能復(fù)合涂層方向發(fā)展。中科院最新開發(fā)的PTFE/納米Al?O?復(fù)合涂層，通過添加10wt%的50nm氧化鋁顆粒，使涂層耐磨性提升3倍。更有企業(yè)嘗試在PTFE基質(zhì)中嵌入碳納米管，利用其導(dǎo)熱性（＞150W/m·K）解決超聲熱積聚問題。這種智能涂層可使篩網(wǎng)工作溫度穩(wěn)定在25±2℃，避免材料熱變性。

       另一突破是自適應(yīng)超聲系統(tǒng)的應(yīng)用?；跈C(jī)器學(xué)習(xí)算法，新型設(shè)備能實(shí)時監(jiān)測篩網(wǎng)負(fù)載狀態(tài)，動態(tài)調(diào)節(jié)超聲頻率（±2kHz）和振幅（±3μm）。當(dāng)檢測到PTFE涂層磨損時（通過阻抗變化判斷），系統(tǒng)自動切換至保護(hù)模式，延長30%的有效工作時間。這些創(chuàng)新使硅碳負(fù)極的生產(chǎn)成本從2018年的$12/kg降至2024年的$4.2/kg，加速了固態(tài)電池的商業(yè)化進(jìn)程。
